貼片電感機器視覺設備檢測電感外觀方案
作者 : 思普泰克智能制造發布時間 : 2020-01-09 瀏覽 : 215 次
注明：貼片電感機器視覺設備，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于300件(取決于產品送料速度)。
一、檢測內容及要求
檢測內容：
外觀檢測
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 中間隔離區多錫 | 底部正光檢測 | 可檢 | 暗裂打光不明顯（不可檢） |
| 2 | 錫面缺陷 | 底部正光檢測 | 可檢 |
|
| 3 | 表面破損 | 頂部正光檢測 | 可檢 |
|
| 4 | 堆錫、錫尖 | 側面背光檢測 | 可檢 |
|
| 5 | 繞線反、滑線頭、線未入槽 | 側面 | 不可檢 |
|
| 6 | 線超外圍 | 不可撿 | 樣件為圓形、側面檢測無法擺正位置、存在相機拍攝死角 |
注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于300件(取決于產品送料速度)。
二、設備組成及主要機構

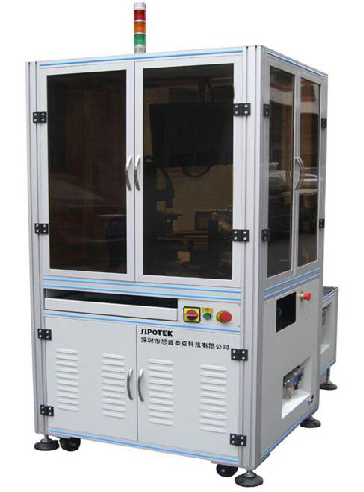

設備型號：SP-T300標準檢測設備 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | Barsler工業相機 | 4套 |
| 5 | 相機調節模組 | SIPOTEK定制 | 4套 |
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 4套 |
| 7 | 光源 | 定制光學自適應光源 | 4套 |
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
| 10 | 控制系統 | SIPOTEK定制 | 1套 |
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |

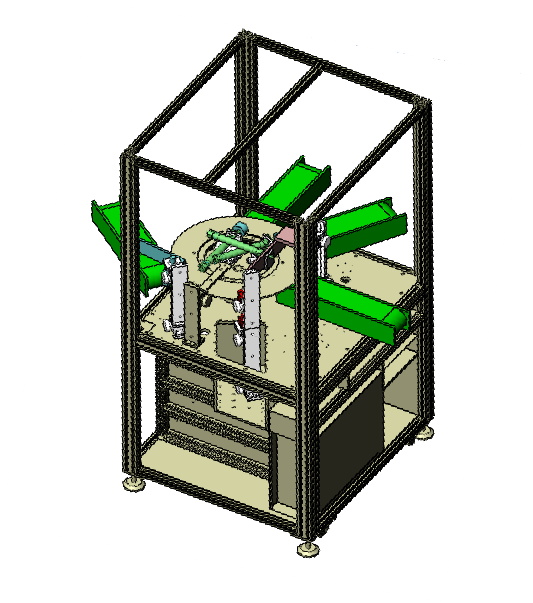

設備外觀3D立體圖
三、樣件測試圖片:
底部正光檢測原圖：

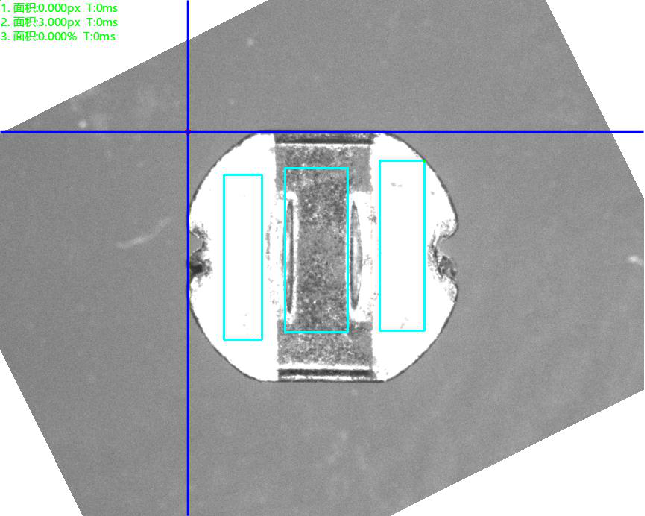

底部正光檢測良品分析圖：OK

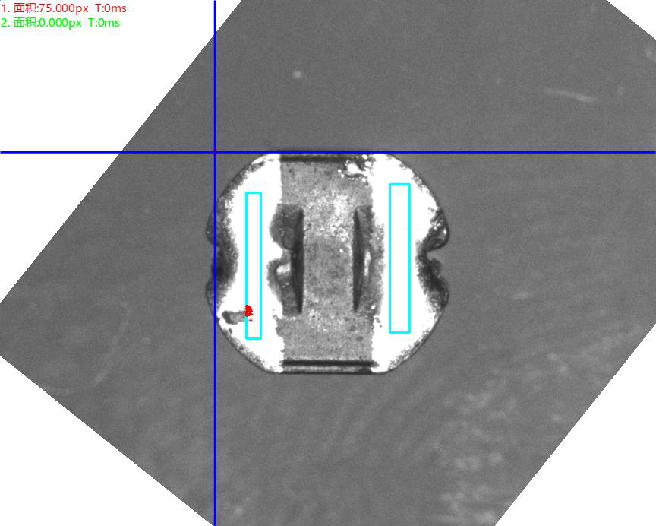

底部正光檢測不良品分析圖：NG 不良原因：隔離區連錫

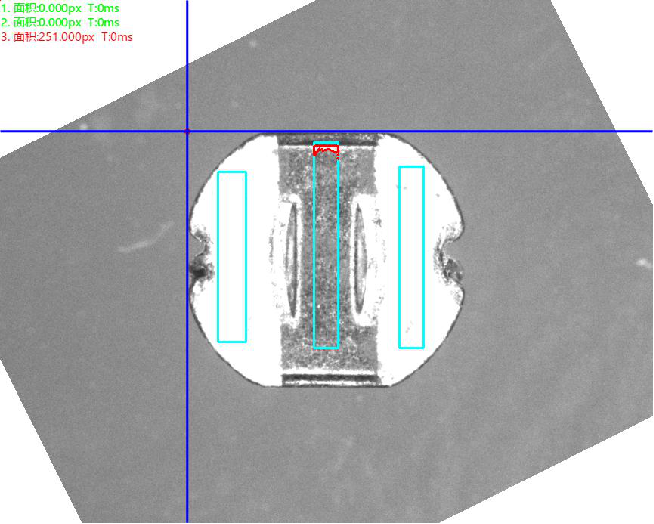

底部正光檢測不良品分析圖：NG 不良原因：錫面不均

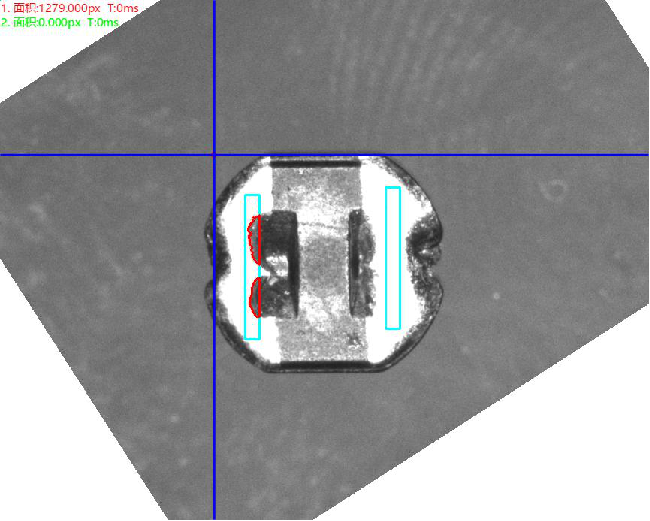

底部正光檢測不良品分析圖：NG 不良原因：鍍銀發黑

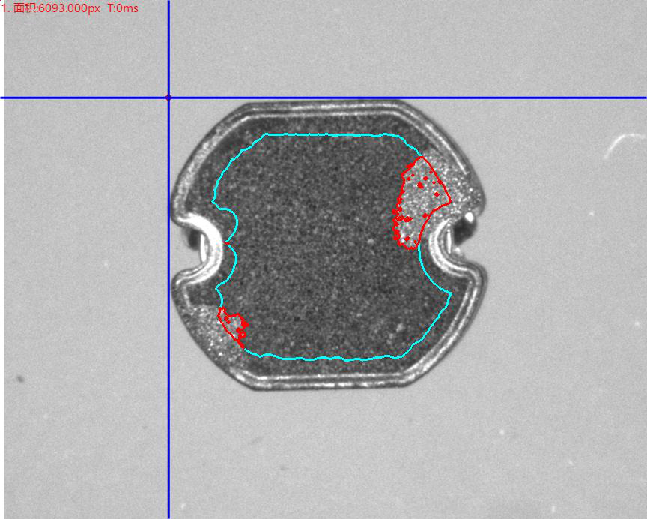

頂部正光檢測不良品分析圖：NG 不良原因：破損

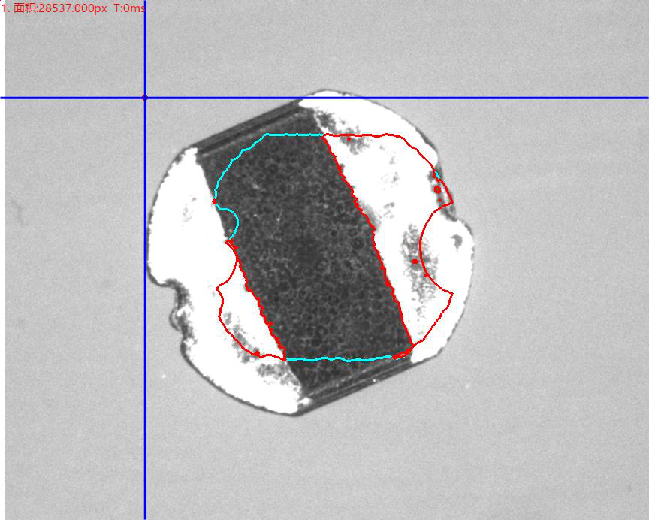

頂部正光檢測不良品分析圖：NG 不良原因：電鍍面反

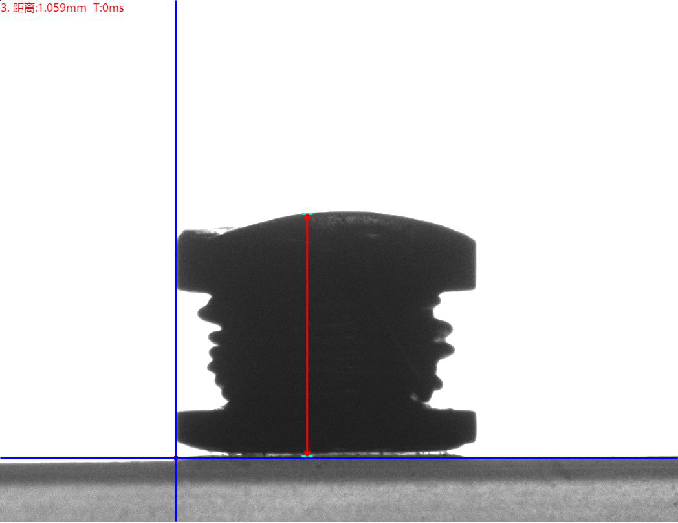

側面背光檢測不良品分析圖：NG 不良原因：錫尖

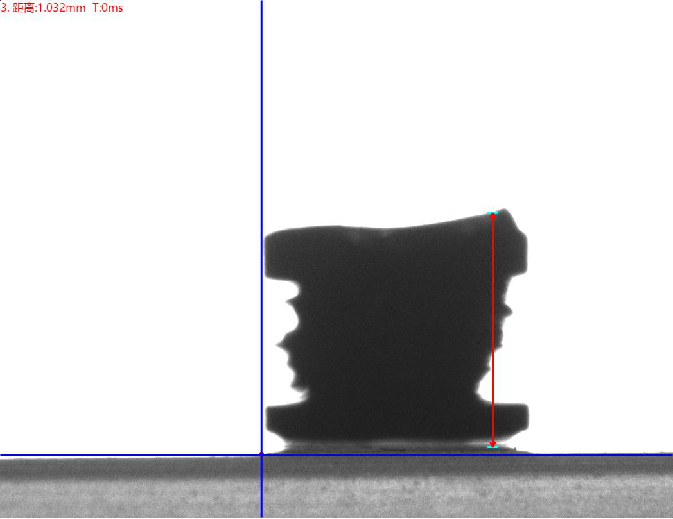

側部背光檢測不良品分析圖：NG 不良原因：堆錫
更多產品檢測方案可登陸安徽思普泰克官網查閱：m.esor.cn
三、樣件測試圖片:
底部正光檢測原圖：
底部正光檢測良品分析圖：OK
底部正光檢測不良品分析圖：NG 不良原因：隔離區連錫
底部正光檢測不良品分析圖：NG 不良原因：錫面不均
底部正光檢測不良品分析圖：NG 不良原因：鍍銀發黑
頂部正光檢測不良品分析圖：NG 不良原因：破損
頂部正光檢測不良品分析圖：NG 不良原因：電鍍面反
側面背光檢測不良品分析圖：NG 不良原因：錫尖
側部背光檢測不良品分析圖：NG 不良原因：堆錫
更多產品檢測方案可登陸安徽思普泰克官網查閱：m.esor.cn
